Sistem Monitoring Kecepatan Conveyor Batubara
Conveyor Speed Monitoring Coal Handling merupakan bagian penting dari sistem proteksi dan monitoring pada fasilitas coal handling system. Sistem ini digunakan untuk memantau kecepatan belt conveyor secara terus-menerus sehingga kondisi operasional conveyor dapat diketahui lebih cepat apabila terjadi penurunan kecepatan, belt berhenti, atau kondisi abnormal lainnya.
Dalam industri pertambangan dan pembangkit listrik, belt conveyor digunakan untuk memindahkan batubara dari satu titik ke titik lainnya. Karena conveyor bekerja secara kontinu dengan beban material yang besar, gangguan pada kecepatan belt dapat berdampak pada proses produksi, keselamatan peralatan, dan kontinuitas material handling.
Salah satu perangkat yang dapat digunakan untuk fungsi tersebut adalah speed switch conveyor, speed sensor, atau zero speed switch, tergantung kebutuhan monitoring dan desain sistem.
Apa Itu Conveyor Speed Monitoring Coal Handling?
Conveyor Speed Monitoring Coal Handling adalah sistem yang digunakan untuk memantau kecepatan aktual belt conveyor pada fasilitas penanganan batubara.
Sistem ini dapat mendeteksi apakah belt conveyor:
- Berjalan pada kecepatan normal
- Mengalami penurunan kecepatan
- Berjalan terlalu lambat
- Berhenti secara tidak normal
- Mengalami kehilangan gerakan
- Mengalami kondisi abnormal yang membutuhkan pemeriksaan
Sensor kecepatan biasanya mengambil informasi dari gerakan pulley, shaft, belt, atau komponen berputar lainnya. Sinyal tersebut kemudian dikirimkan ke control panel, PLC, atau sistem monitoring untuk dibandingkan dengan kondisi operasi yang telah ditentukan.
Secara sederhana:
Conveyor bergerak → sensor mendeteksi gerakan → kecepatan dimonitor → sinyal dikirim ke control system → alarm atau tindakan proteksi dijalankan jika terjadi kondisi abnormal.
Mengapa Monitoring Kecepatan Conveyor Penting?
Coal handling system membutuhkan conveyor yang dapat bekerja secara stabil. Jika kecepatan belt turun secara signifikan, sementara motor masih beroperasi, kondisi tersebut dapat menjadi indikasi adanya masalah mekanis atau operasional.
Beberapa kondisi yang dapat berkaitan dengan perubahan kecepatan antara lain:
- Belt mengalami slip
- Beban material terlalu tinggi
- Drive conveyor mengalami masalah
- Pulley mengalami gangguan
- Belt mengalami masalah tracking
- Komponen transmisi bermasalah
- Motor atau gearbox mengalami gangguan
- Belt conveyor berhenti
- Material menumpuk pada area tertentu
Dengan monitoring kecepatan, kondisi tersebut dapat diketahui lebih cepat sehingga operator dan maintenance team dapat melakukan pemeriksaan.
Fungsi Speed Switch pada Coal Conveyor
Speed Switch Conveyor merupakan salah satu perangkat yang dapat digunakan dalam conveyor speed monitoring system.
Fungsi utamanya adalah mendeteksi kondisi gerakan atau kecepatan conveyor dan memberikan output ketika kondisi tersebut berada di luar parameter yang ditentukan.
Dalam aplikasi coal handling, speed switch dapat digunakan untuk:
1. Monitoring Kecepatan Belt
Sensor membantu mengetahui apakah belt bergerak sesuai kondisi operasi.
2. Mendeteksi Under Speed
Jika kecepatan belt turun di bawah batas tertentu, sistem dapat memberikan alarm atau sinyal proteksi.
3. Mendeteksi Zero Speed
Jika conveyor berhenti sementara motor atau sistem drive seharusnya masih beroperasi, zero speed detection dapat digunakan untuk memberikan indikasi gangguan.
4. Conveyor Protection
Output dari speed switch dapat digunakan sebagai bagian dari sistem proteksi untuk membantu mencegah kerusakan lanjutan.
5. Integrasi dengan PLC
Sinyal sensor dapat diteruskan ke PLC atau control panel untuk diproses sebagai bagian dari logika kontrol conveyor.
Prinsip Kerja Conveyor Speed Monitoring
Prinsip kerja sistem monitoring kecepatan conveyor bergantung pada tipe sensor yang digunakan.
Pada sistem tertentu, sensor mendeteksi putaran shaft atau pulley. Kecepatan putaran tersebut kemudian digunakan sebagai indikasi kecepatan belt.
Contoh alur kerja:
Pulley/Shaft berputar → Speed Sensor mendeteksi putaran → Sinyal pulsa dikirim → Controller/PLC menghitung kondisi speed → Status Normal/Alarm → Sistem mengambil tindakan sesuai konfigurasi.
Pada aplikasi sederhana, output dapat digunakan sebagai kontak switching untuk memberikan indikasi normal atau abnormal.
Pada sistem yang membutuhkan informasi kecepatan lebih detail, sensor dapat memberikan sinyal yang diproses oleh perangkat monitoring atau PLC.
Conveyor Speed Monitoring untuk Coal Handling System
Coal handling system terdiri dari berbagai peralatan yang saling terhubung. Belt conveyor menjadi salah satu komponen penting dalam proses transportasi batubara.
Contoh alur material:
Coal Receiving → Crusher → Belt Conveyor → Transfer Tower → Conveyor → Stockpile/Bunker
Pada setiap bagian tersebut, gangguan conveyor dapat memengaruhi peralatan berikutnya.
Karena itu, monitoring kecepatan dapat ditempatkan pada conveyor yang dianggap kritis berdasarkan desain sistem dan risk assessment.
Aplikasi Conveyor Speed Monitoring
Sistem monitoring kecepatan conveyor dapat digunakan pada berbagai area coal handling, seperti:
- Coal receiving system
- Coal conveyor
- Transfer conveyor
- Crusher conveyor
- Stacker conveyor
- Reclaimer conveyor
- Stockpile conveyor
- Bunker conveyor
- Feeding conveyor
- Loading conveyor
- Unloading conveyor
- Power plant coal handling
- Mining coal handling
- Port coal handling
Selain batubara, teknologi monitoring kecepatan juga dapat digunakan pada conveyor yang menangani mineral, aggregate, limestone, clinker, fertilizer, dan material bulk lainnya.
Speed Switch Conveyor untuk Industri Tambang
Pada industri pertambangan, conveyor sering bekerja dalam kondisi berat dan kontinu. Material yang dipindahkan juga memiliki berat dan volume besar.
Kegagalan conveyor dapat menyebabkan downtime dan mengganggu proses produksi.
Dengan menggunakan speed monitoring device, operator dapat memperoleh indikasi ketika conveyor tidak bergerak sesuai kondisi normal.
Untuk conveyor yang sangat panjang atau memiliki tingkat kritikalitas tinggi, speed monitoring dapat dikombinasikan dengan berbagai safety device lainnya.
Kombinasi dengan Safety Device Conveyor
Conveyor Speed Monitoring System dapat menjadi bagian dari sistem proteksi conveyor yang lebih lengkap.
Beberapa perangkat yang dapat digunakan bersama antara lain:
- Pull Cord Switch – emergency stop conveyor
- Belt Sway Switch – mendeteksi pergeseran belt
- Belt Misalignment Detector – monitoring penyimpangan belt
- Chute Switch – monitoring kondisi chute sesuai aplikasinya
- Warning Horn – memberikan peringatan suara
- Zero Speed Switch – mendeteksi kondisi conveyor berhenti
- Belt Tear Detector – mendeteksi kondisi kerusakan belt pada sistem yang mendukung fungsi tersebut
Setiap safety device mempunyai fungsi berbeda dan harus dipilih berdasarkan kebutuhan serta desain sistem conveyor.
Integrasi dengan PLC dan Control Panel
Salah satu keuntungan menggunakan speed monitoring device adalah kemampuannya untuk diintegrasikan dengan sistem kontrol.
Contoh sistem:
Speed Switch → Control Panel → PLC → Alarm / Interlock → Conveyor System
Jika sensor mendeteksi kondisi abnormal, PLC dapat menjalankan logika yang telah diprogram.
Misalnya:
Normal Speed → Conveyor Continue Running
atau:
Under Speed → Alarm
dan untuk kondisi tertentu:
Zero Speed → Conveyor Shutdown / Interlock
Konfigurasi aktual harus mengikuti desain electrical control system dan filosofi keselamatan pada fasilitas tersebut.
Manfaat Conveyor Speed Monitoring Coal Handling
Penerapan sistem monitoring kecepatan dapat memberikan beberapa manfaat.
Meningkatkan Reliability Conveyor
Monitoring membantu memberikan informasi mengenai kondisi operasi conveyor sehingga gangguan dapat diketahui lebih cepat.
Mengurangi Risiko Downtime
Deteksi kondisi abnormal dapat membantu maintenance team melakukan tindakan sebelum masalah berkembang menjadi kerusakan yang lebih besar.
Meningkatkan Conveyor Safety
Sistem dapat menjadi bagian dari interlock dan protection system untuk membantu mengurangi risiko operasional.
Mendukung Preventive Maintenance
Perubahan kondisi kecepatan dapat menjadi salah satu indikasi bahwa conveyor membutuhkan pemeriksaan.
Membantu Menjaga Kelancaran Coal Handling
Conveyor yang bekerja sesuai kondisi operasinya membantu menjaga kontinuitas transportasi batubara dari satu proses ke proses berikutnya.
Faktor yang Perlu Dipertimbangkan Saat Memilih Speed Switch
Pemilihan speed switch atau speed monitoring device sebaiknya tidak hanya berdasarkan harga. Beberapa parameter penting yang perlu diperhatikan antara lain:
1. Range Kecepatan
Pastikan perangkat sesuai dengan rentang RPM atau kecepatan conveyor yang digunakan.
2. Metode Deteksi
Periksa apakah sensor mendeteksi pulley, shaft, target magnet, encoder, atau metode lainnya.
3. Output
Perhatikan jenis output yang tersedia, misalnya relay contact atau output lainnya sesuai kebutuhan sistem kontrol.
4. Protection Rating
Untuk aplikasi outdoor dan lingkungan berdebu, pilih enclosure dengan protection rating yang sesuai.
5. Kondisi Lingkungan
Pertimbangkan debu batubara, kelembapan, temperatur, getaran, dan kondisi lingkungan lainnya.
6. Hazardous Area
Jika conveyor berada di area yang diklasifikasikan sebagai hazardous area, gunakan perangkat dengan sertifikasi yang sesuai dengan klasifikasi tersebut.
7. Integrasi Control System
Pastikan speed switch dapat diintegrasikan dengan PLC, control panel, safety relay, atau sistem monitoring yang digunakan.

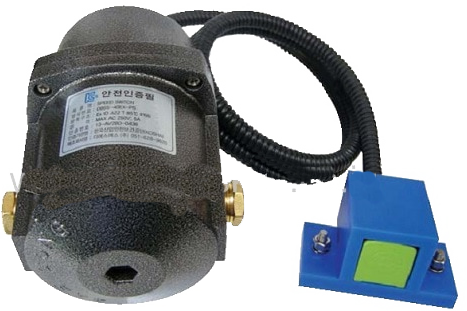

Speed Switch DBSS-40EX-PS
Untuk kebutuhan aplikasi conveyor industri dan area tertentu yang membutuhkan perangkat dengan perlindungan khusus, Speed Switch DBSS-40EX-PS dapat menjadi salah satu pilihan perangkat yang perlu dipertimbangkan sesuai spesifikasi dan sertifikasi unit.
Dalam aplikasi coal handling, perangkat speed switch dapat digunakan untuk membantu memonitor kondisi gerakan conveyor dan memberikan sinyal ke sistem kontrol.
Namun, pemilihan model harus selalu disesuaikan dengan:
- Kecepatan conveyor
- RPM shaft/pulley
- Jenis mounting
- Jenis output
- Power supply
- Protection rating
- Area classification
- Kebutuhan PLC/control panel
Detail teknis harus mengacu pada datasheet dan spesifikasi aktual produk yang digunakan.
Pemasangan Speed Switch Conveyor
Pemasangan sensor kecepatan harus dilakukan dengan memperhatikan desain conveyor dan rekomendasi manufacturer.
Beberapa hal yang perlu diperhatikan:
- Tentukan titik pengukuran yang tepat.
- Pastikan mounting sensor kuat.
- Pastikan target sensor dapat terdeteksi dengan stabil.
- Hindari getaran berlebihan.
- Lindungi kabel dari kerusakan mekanis.
- Pastikan wiring sesuai diagram.
- Lakukan pengujian pada kondisi normal.
- Simulasikan kondisi abnormal untuk memastikan alarm atau interlock bekerja.
Untuk sistem yang digunakan pada area hazardous, instalasi harus mengikuti persyaratan sertifikasi dan standar keselamatan yang berlaku.
Perbedaan Speed Switch dan Zero Speed Switch
Istilah speed switch dan zero speed switch sering digunakan dalam sistem monitoring conveyor, tetapi kebutuhan aplikasinya dapat berbeda.
Speed Switch dapat digunakan untuk mendeteksi kondisi kecepatan atau gerakan sesuai parameter perangkat.
Sementara Zero Speed Switch lebih fokus pada pendeteksian kondisi ketika shaft, pulley, atau belt tidak lagi bergerak.
Dalam sistem coal handling, keduanya dapat digunakan sesuai kebutuhan proteksi.
Contoh:
Speed Monitoring:
Memastikan conveyor bekerja dalam kondisi kecepatan yang diharapkan.
Zero Speed Monitoring:
Mendeteksi ketika conveyor berhenti atau kehilangan gerakan.
Kesimpulan
Conveyor Speed Monitoring Coal Handling merupakan bagian penting dari sistem monitoring dan proteksi pada belt conveyor yang digunakan untuk menangani batubara.
